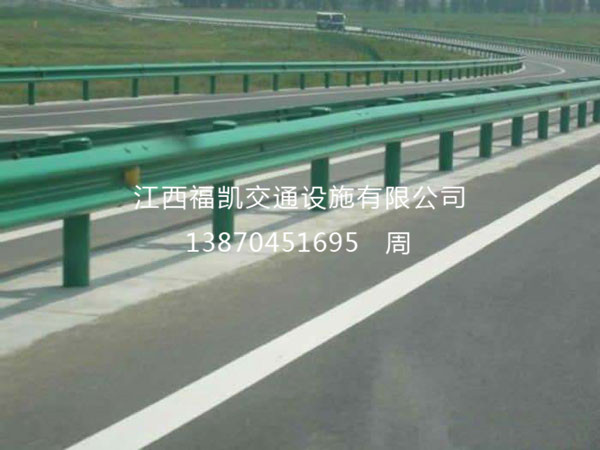

高速护栏板成套规格：

（1）双波：长度4320mm,板宽310mm,波深85mm,板厚3mm/4mm。三波高速护栏板板：长度4320mm,板宽506mm,波深85mm,板厚4mm。

（2）圆：直径140/114mm,立柱壁厚4/4.5mm。方立柱：边长130mm,立柱壁厚6mm。立柱长度1200mm/1500mm/1800mm/2150mm等。

（3）柱帽：厚度2/3mm,孔距100/150mm,直径114/140mm。

（4）防阻块：196*178*200mm，厚度分3/4/4.25/4.5mm。托架：长300mm,宽70mm，厚度分4mm/4.5mm。

（5）螺栓：M16*170/M16*150/M16*50/M16*42/M16*35

护栏板安装注意事项安装立柱工程实施：

1、立柱的安装必须在土路肩加固的前提下才能进行施工，并设置于桥梁、通道及大跨径的涵洞构造物，在主体工程实施安装护栏板过程中，对立柱的安装首先应处理法兰盘和地脚螺栓。

2、做好施工准备和详细的施工组织。安装工具有：打桩机、开挖工具、夯实工具、钳子、榔头及经纬仪、水准仪、卷尺等测量工具。

3、高速护栏板施工时，应准确掌握各种设施的资料，特别是埋设于路基中各种管道的准确位置，在施工过程中，不允许对地下设施造成任何损坏。

护栏板参数

护栏板(二波)每片理重：49.16kg，4320*310* 85*3.0

孔形：连接螺孔：18*50

拼接螺孔：22*40(直孔)、20* 30，22*30(直孔)、24*20

护栏板(三波)、每片理重：102kg，4320* 506*85*4.0

立柱参数：140/114*4.5*L（长度）

防阻块：178 * 200 * 3.0，200 * 200 * 3.0

注：目前采用的是A型防阻块，与钢管立柱配合使用。每只重2.7-3.0㎏，与九孔板配套。(以上为二波板专用防阻块)

柱帽：140每只重0.6㎏左右，114每只重0.5㎏左右

托架： 300 * 70 * 4.5

注：与十孔板配套，每只重0.8㎏左右。

端头： 一般分路侧(R160)，及中央带(R250)两种型号，还有其他型号的特殊端头，根据客户的要求可随时安排制做。

横梁垫片(方垫片)：用于托架(防阻块)与护栏板、连接螺栓孔位垫衬之用。

螺栓：常规种类为：M16*170 (150)立柱与防阻块、托架连接；

　　　　　　　　　M16*42 (40) 防阻块、托架与板连接；

　　　　　　　　　M16*35 (32.5)板与板连接；

波形护栏防撞等级及规范：

护栏防撞等级标准常用的有A,B,SA,SB。公路防撞护栏按防撞等级可分为：路侧B、A、SB、SA、SS五级;中央分隔带Am、SBm、SAm三级，各等级护栏的主要技术指标应满足规定。

在综合分析道路线形、设计速度、运行速度、交通量和车辆构成等因素的基础上，需要采用的护栏碰撞能量低于70kJ或高于520kJ时，应进行特殊设计。

护栏板具体规格如下:

Gr-B-4E 路侧B级双波波形梁护栏，立柱间距4m，打入式;

Gr-B-2E 路侧B级双波波形梁护栏，立柱间距2m，打入式;

Gr-A-4E 路侧A级双波波形梁护栏，立柱间距4m，打入式;

Gr-A-2E路侧A级双波波形梁护栏，立柱间距2m，打入式;

Gr-SB-4E 路侧SB级双波波形梁护栏，立柱间距4m，打入式;

Gr-SB-2E 路侧SB级双波波形梁护栏，立柱间距2m，打入式;

Gr-Am-4E中央分隔带分设型Am级双波波形梁护栏，立柱间距4m，打入式;

Gr-Am-2E中央分隔带分设型Am级双波波形梁护栏，立柱间距2m，打入式;

Grd-Am-2E 中央分隔带组合型Am级双波波形梁护栏，立柱间距2m，打入式;

Gr-B-4C 路侧B级双波波形梁护栏, 立柱间距4m，混凝土基础;

Gr-B-2C路侧B级双波波形梁护栏, 立柱间距2m，混凝土基础;

Gr-A-4C路侧A级双波波形梁护栏, 立柱间距4m，混凝土基础;

Gr-A-2C 路侧A级双波波形梁护栏, 立柱间距2m，混凝土基础;

Gr-A-2B1 路侧A级双波波形梁护栏，立柱间距2m，预埋套筒式;

Gr-SB-1B1路侧SB级三波波形梁护栏，立柱间距1m，预埋套筒式;

Gr-SBm-1B 中央分隔带分设型SBm级三波波形梁护栏，立柱间距1m，预埋套筒式;

Grd-Am-1B1中央分隔带组合型Am级双波波形梁护栏，立柱间距1m，预埋套筒式。
